A LENZ elemek bekötése

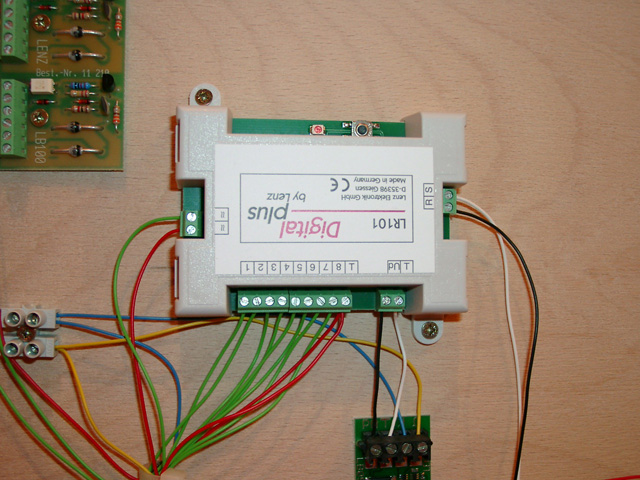

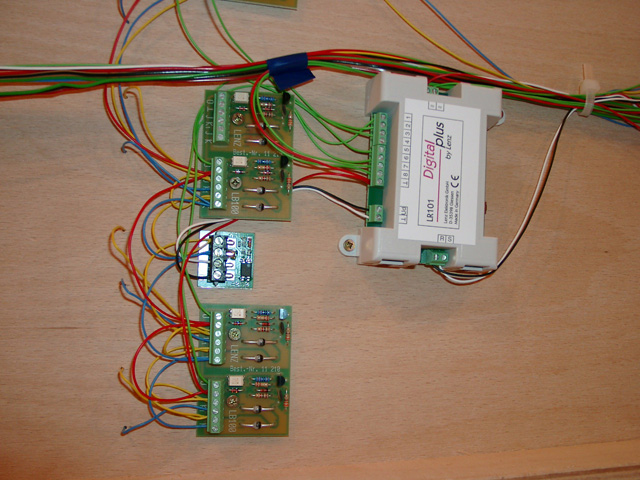

Ha sikerült minden hozzávalót beszerezni, elkezdhetjük kiépíteni a pálya alatt futó vezérlőrendszert. Legelső lépés a tervezés. A pályát egymástól elszigetelt szakaszokra kell bontani, szakaszonként 1 db foglaltság-érzékelővel. Ezekhez a szakaszokhoz alkalmazkodva kell elhelyeznünk az LB100-asokat és az LR101-eket. A váltók, fény- vagy alakjelzők, sorompók, stb. vezérlését az LS100 végzi. Ezeket bekötés előtt meg kell címezni az LZ100 P,Q kimenetére kötve. Az LS100-asok gyárilag 1. címet kapnak, ezt 1-64 tartományon belül tudjuk megváltoztatni. 1 db LS100-ra 4 db analóg egység köthető (váltó, szemafor, stb..), így összesen 4*64=256 db-ot tudunk vezérelni. Az LR101-esek gyárilag a 65.címet kapják, ezt 1-128-ig bármire megváltoztathatjuk. Mivel at LS100-asok 1-64 tartományban dolgoznak, érdemes csak a 65-128-ig terjedő tartományt használni, mert így is 64*8=512 db szakaszt tudunk felügyelni, ami bőven elegendőnek igérkezik (1 db LR101=4 db LS100=8 szakasz).

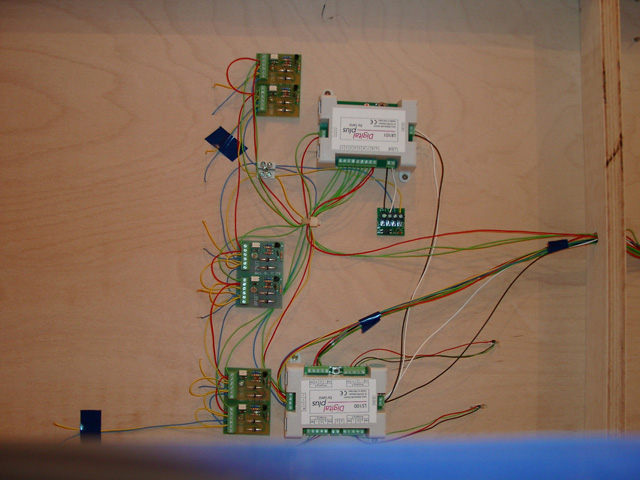

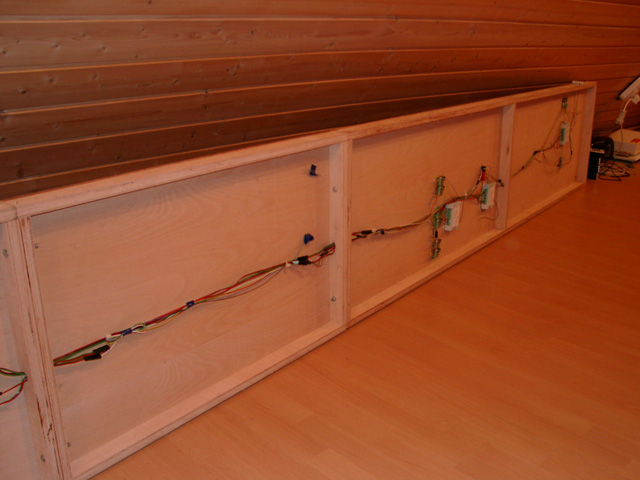

Gyakorlatilag az egész terepasztal vezérlését 6 szál kábel végighúzásával meg lehet oldani. Ezeket bárhol csomópontosíthatjuk, annyi leágazást tehetünk rá, amennyit csak akarunk. Készülő terepasztalomnál ez a következők szerint alakul:
